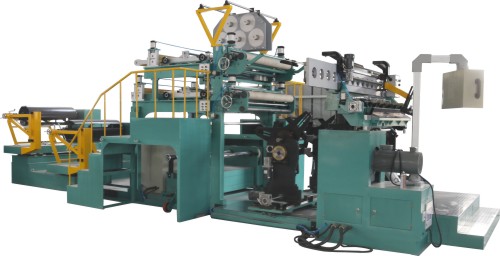

当前位置：首页 > 产品中心  ■  三角立体卷铁芯箔绕机



用途:

1、用于绕制三角立体卷铁芯变压器箔式线圈
2、适合油浸式变压器容量段为：200KVA～4000KVA
3、适合干式变压器容量段为：200KVA～3150KVA

主要技术参数

型号/参数  DHR-5-1400S
线制线圈外径 ≤800mm
线圈轴向高度 ≤1400mm
导电材料 铜箔 铝箔
导电材料厚度 铜箔：0.35～2.2mm ,铝箔：0.35～2.6mm；（单层）
铜箔：0.7～4.4mm ,铝箔：0.7～5.4mm ；（双层)
层绝缘层数 2
卷绕速度 0～30转/分 无级调速
纠偏精度 箔≤±0.5mm
焊接速度 0～0.7米/分
主机功率 11KW 总功率30KW
外形尺寸(长x宽x高） 6900x4900x2500mm
