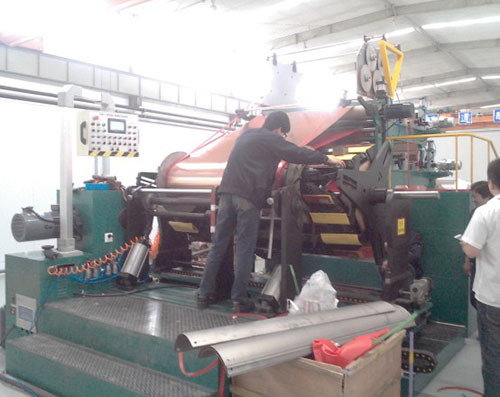

当前位置：首页 > 产品中心  ■  DHR-5-1400S 双层三角立体卷铁芯箔绕机







用途:

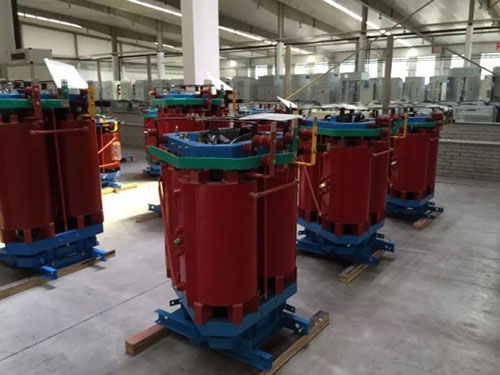

*用于绕制三角立体卷铁芯变压器箔式线圈
*适合油浸式变压器容量段为： 200KVA-4000KVA
*适合干式变压器容量段为：200KVA-3150KVA

主要技术参数
1、线制线圈外径：≤800mm
2、线圈轴向高度：≤1400mm
3、导电材料：铜箔  铝箔
4、导电材料厚度：
   铜箔：0.35~2.2mm（单层）  铜箔：0.7~4.4mm（双层）
   铝箔：0.35~2.6mm（单层）  铝箔：0.7~5.4mm（双层）
5、层绝缘层数：2层
6、卷绕速度：0-30转/分 无级调速
7、纠偏精度：箔≤±0.5mm
8、焊接速度：0~0.7米/分
9、主机功率：11KW      总功率：30kw
10、外形尺寸：长6900mm×宽4900mm×高2500mm
