当前位置：首页 > 产品中心  ■  DHR-4-1200单层带料拼箔式绕线机





设备功能特点

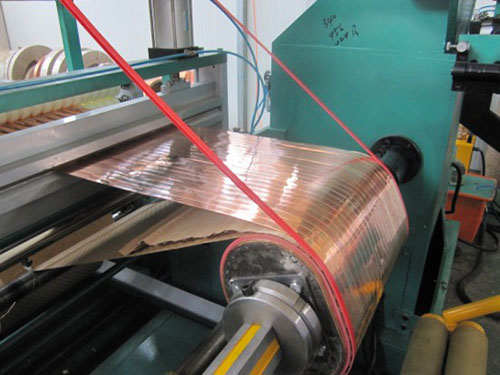

1、功能：用于干式变压器、油浸式变压器拼箔式线圈的绕制。
2、特点：可以绕制拼箔式线圈。

主要技术参数
1、线制线圈外径：≤800mm
2、线圈轴向高度：≤1200mm
3、导电材料：铜带  铝带     带宽一般为20 mm
4、导电材料厚度：
   铜带：0.7~2.2mm（单层）
   铝带：0.7~2.6mm（单层）
5、层绝缘层数：2层
6、卷绕速度：0-30转/分 无级调速
7、纠偏精度：放余量1%
8、焊接速度：0~0.7米/分
9、主机功率：7.5KW     总功率：30kw
10、外形尺寸：长5000mm×宽4900mm×高2000mm
